Кольпоскоп Dysis v3 — це сучасний медичний прилад, призначений для детального візуального обстеження шийки матки, що дозволяє лікарям виявляти патологічні зміни на ранніх стадіях.
🛠️ Історія ремонту кольпоскопа Dysis v3
До нас потрапив уживаний кольпоскоп Dysis v3, привезений з Європи. За словами власника, пристрій не працював — при ввімкненні екран просто світився білим кольором. Звісно, апарат одразу потрапив до рук наших майстрів.

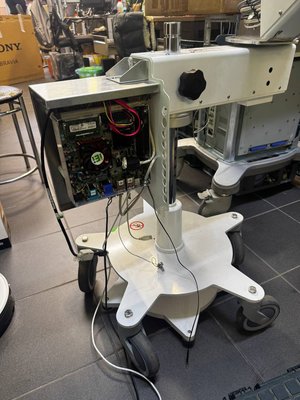

Після розбору стало зрозуміло, що Dysis v3 побудований на базі звичайного ПК та цифрової камери. Усередині комп’ютера не було жорсткого диска, а деякі дроти були від’єднані. Ми під’єднали дроти, і кольпоскоп почав подавати зображення, але без жорсткого диска з програмним забезпеченням далі BIOS завантаження не відбувалося.
Першим кроком було звернення до технічної підтримки виробника. На диво, вони відповіли швидко та ввічливо. Повідомили, що апарат знятий з підтримки у 2021 році, а сам він — 2012 року виробництва. Образу з програмним забезпеченням у них, на жаль, не залишилось. Проте дали корисну підказку: більшість комплектуючих — стороннього виробництва.
Кілька етапів ремонту:

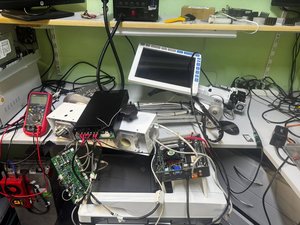

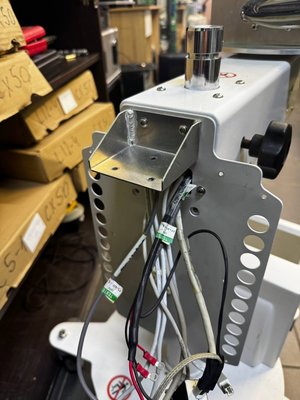

Ми вирішили розібрати пристрій буквально до останнього болтика, щоб зрозуміти його архітектуру. Виявили, що камера — uEye або IDS Camera, тачскрін — DMC TSC10 Series, материнська плата — промислова Goldstar. Драйвери для всіх цих компонентів вдалося знайти на сайтах виробників.

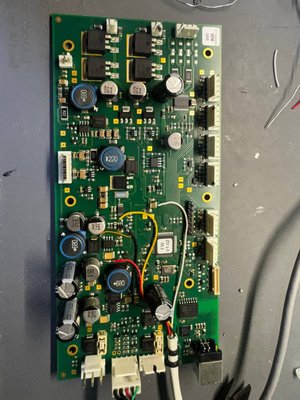

Однак камера та її підсвітка керуються окремим контролером, розробленим компанією Dysis. Інформації про нього не було, і він працює лише з оригінальним ПЗ, якого ми не мали. Тому ми дослідили схему контролера та запустили живлення камери й підсвітки вручну, в обхід процесора та програмного керування. Для цього довелося внести зміни в електроніку контролера та реалізувати ручне регулювання підсвітки.

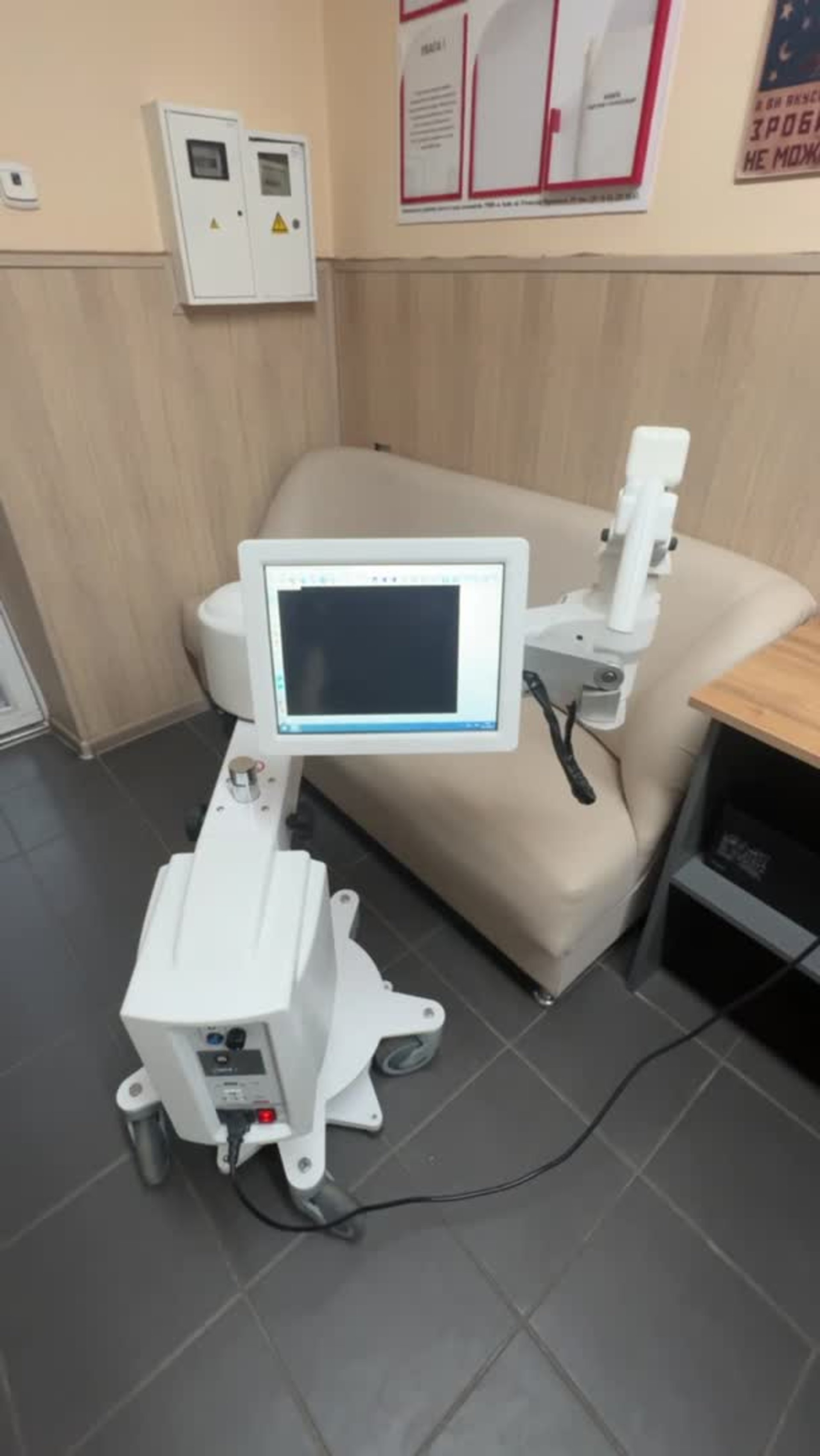

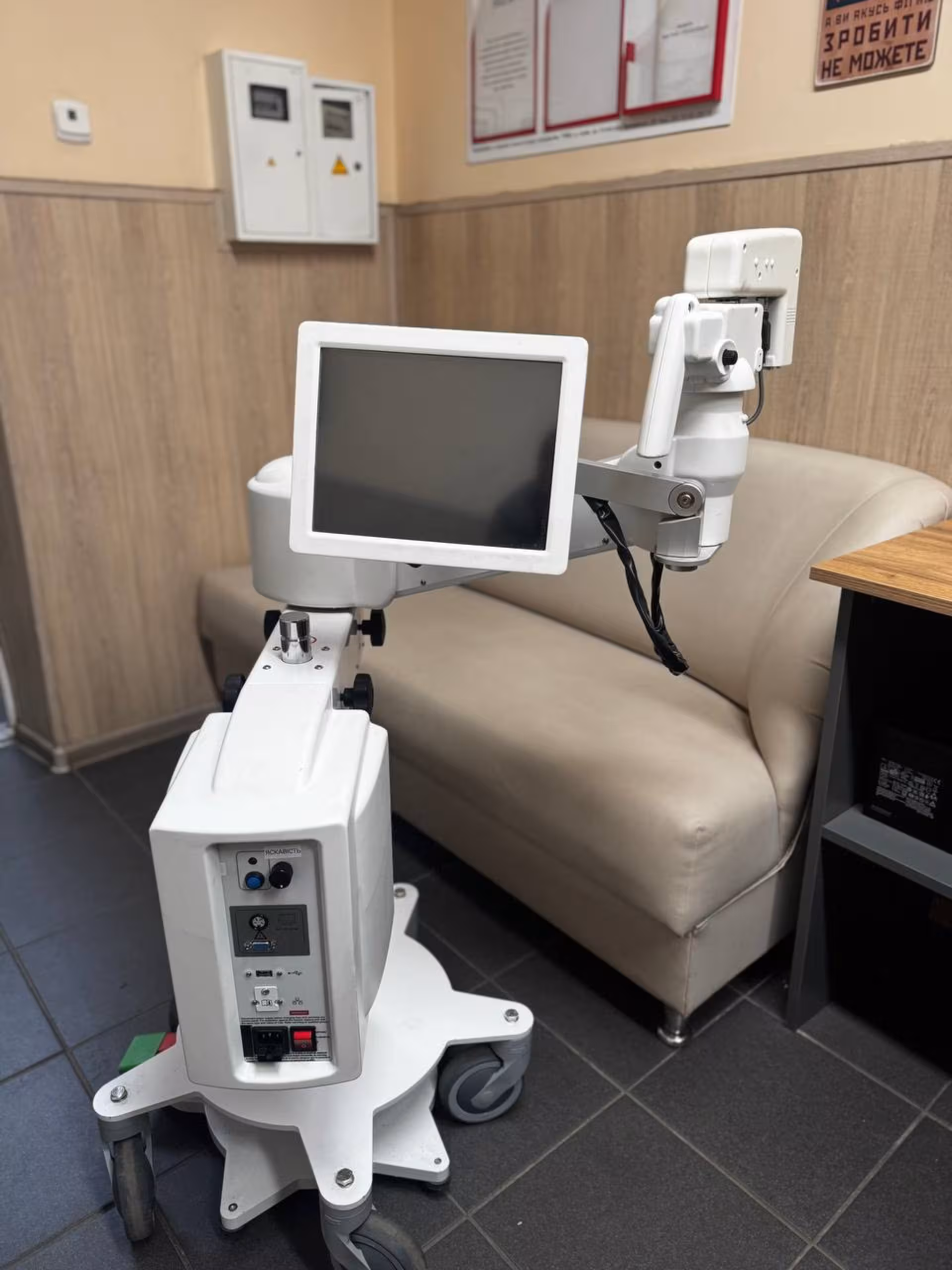

Після цього встановили власний жорсткий диск, інсталювали Windows 10, встановили драйвери для камери, тачскріну та материнської плати. І — вуаля — пристрій запрацював! Тепер він знову служить лікарям, замість того щоб опинитися на смітнику.
Якщо у вас виникла подібна проблема — ми маємо драйвери та софт для роботи з цією камерою. Звертайтесь, допоможемо!
