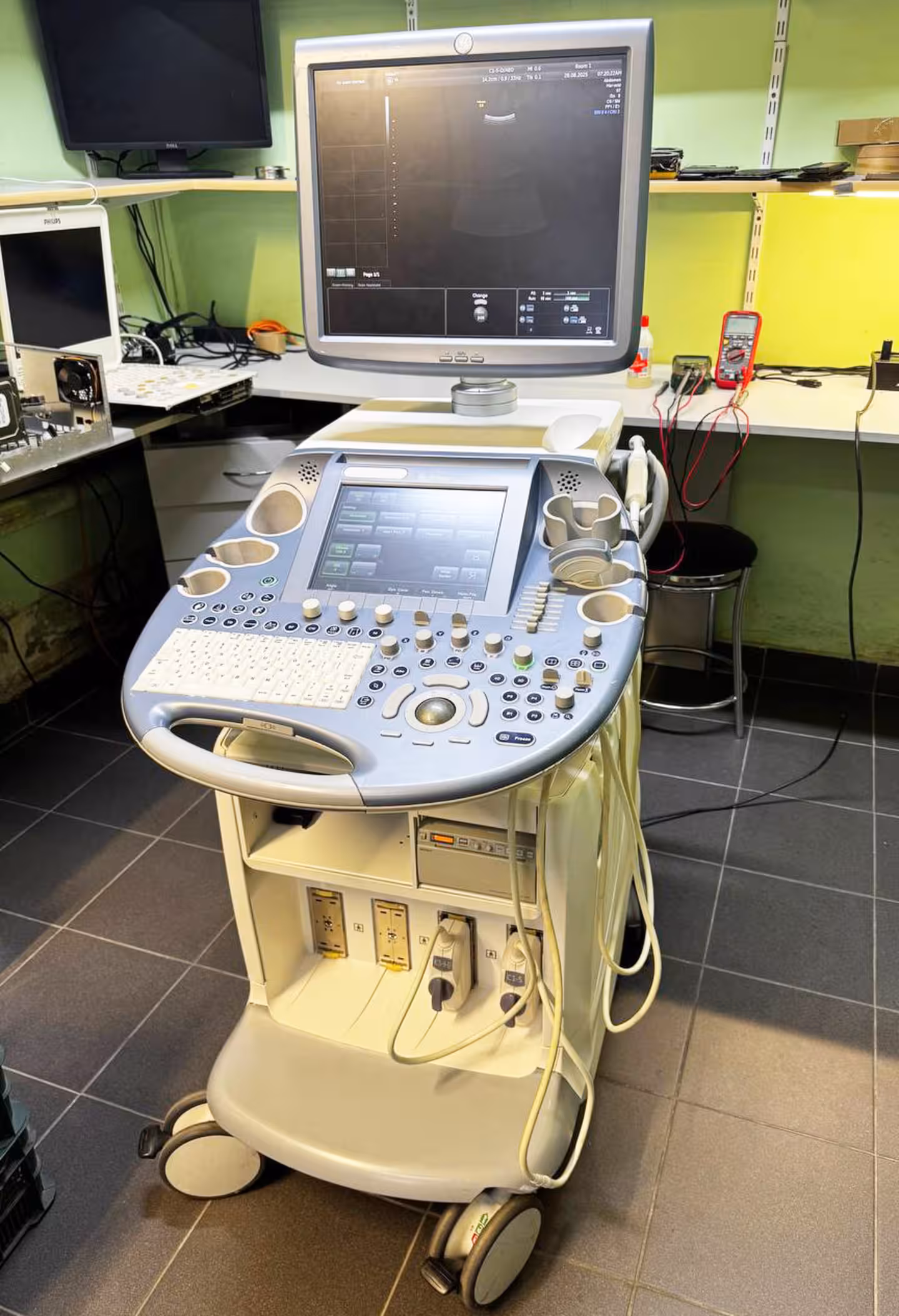

До нашого сервісного центру надійшов ультразвуковий апарат Voluson E6 з кількома апаратними несправностями, які суттєво впливали на його функціональність. Це високоточне обладнання, що активно використовується в акушерстві та гінекології, тому його відновлення було критично важливим для медичного закладу.
🔍 Первинна діагностика
Після огляду ми виявили такі проблеми:
❌ Не працював головний монітор — апарат не виводив зображення, що повністю блокувало роботу
⚙️ Механічні пошкодження панелі керування — зламані регулятори (енкодери), відсутня одна клавіша та кнопка

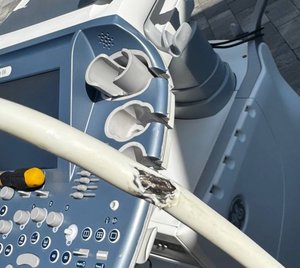

🧪 Пошкодження датчиків: Один датчик мав ушкоджене дзеркало, у другого — пошкоджений кабель, порушена ізоляція
Ось фото ушкодження:
🌬️ Загальне забруднення апарата — пил у вентиляційних каналах, на платах та в системі охолодження
🔧 Тріснута підставка під вагінальний датчик
🛠️ Проведені роботи
✅ Діагностика монітора: встановили, що проблема саме в ньому — після підключення іншого монітора система працювала стабільно. Оригінальний монітор був відремонтований.

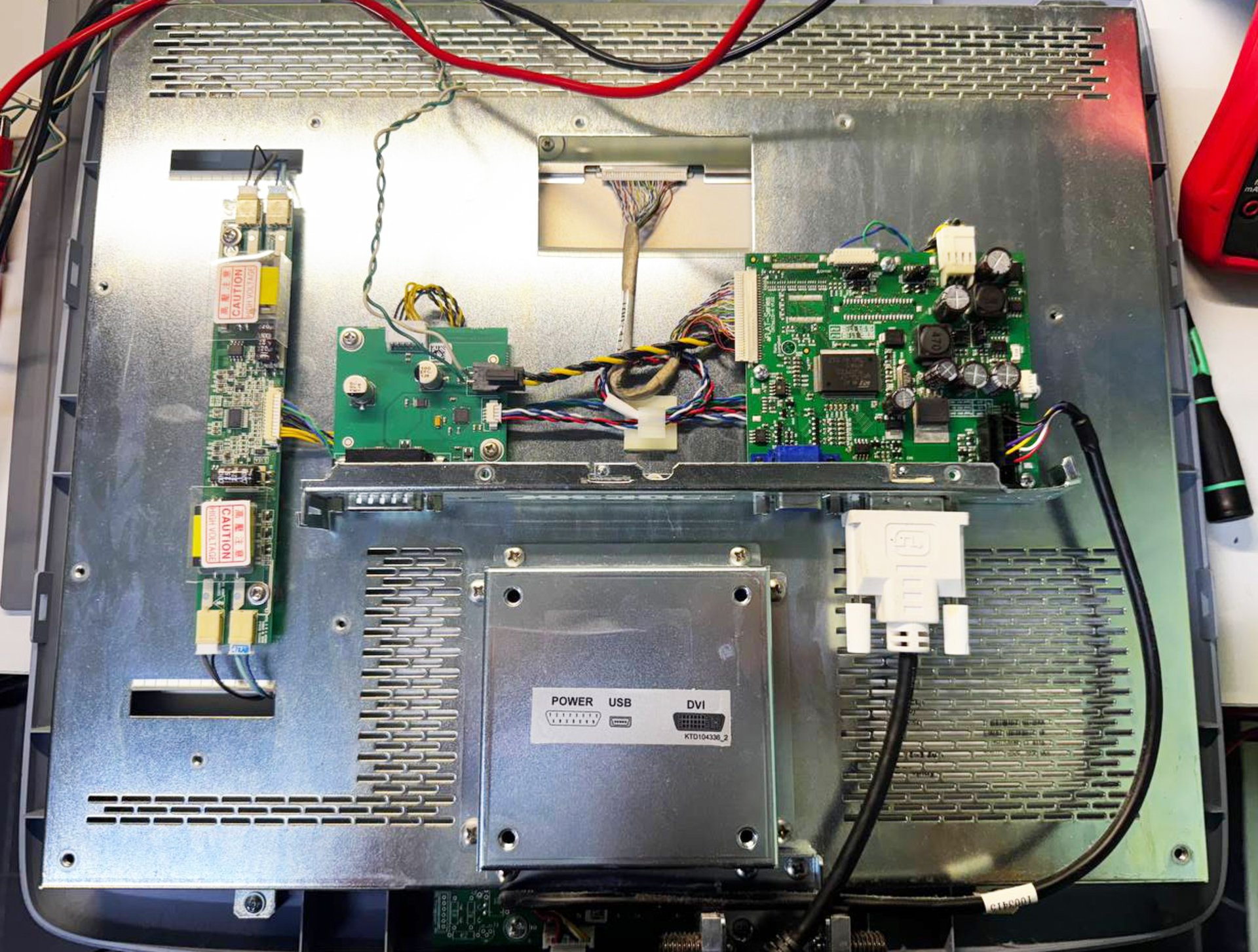

Внутрішній вигляд монітора — поки що без коментарів. Причину несправності ми залишимо за кадром 😉

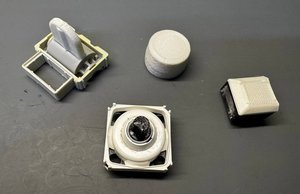

✅ Відновлення панелі керування: через відсутність запчастин у продажу, ми відмоделювали та надрукували на 3D-принтері нові кришечки для енкодерів, клавішу та кнопку. Це потребувало часу та точності, щоб елементи ідеально підійшли.

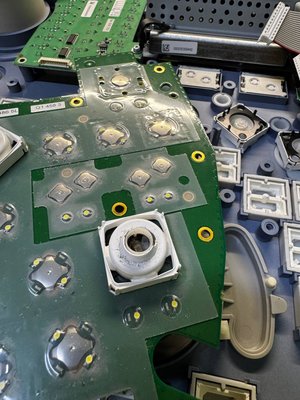

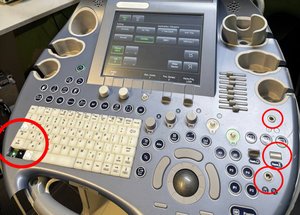

Ось кілька фото до і після ремонту панелі керування:
✅ Очищення апарата: розібрали корпус, провели глибоку чистку всіх основних модулів від пилу та забруднень.

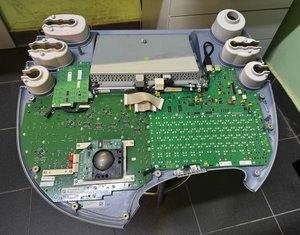

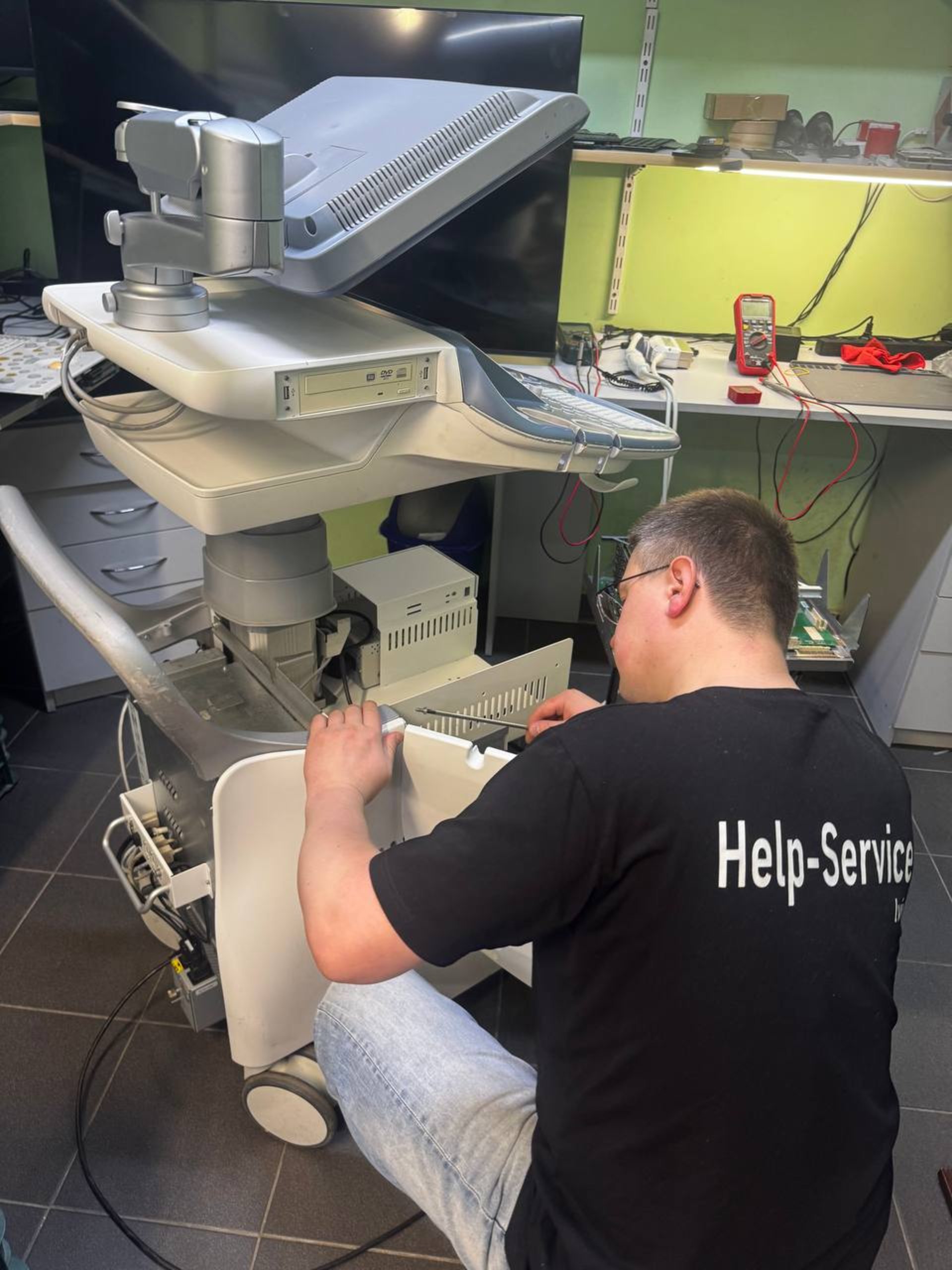

Етап розбирання УЗД апарата Voluson E6 перед чисткою ключових вузлів.
✅ Ремонт підставки для вагінального датчика: тріщину заклеїли та укріпили.

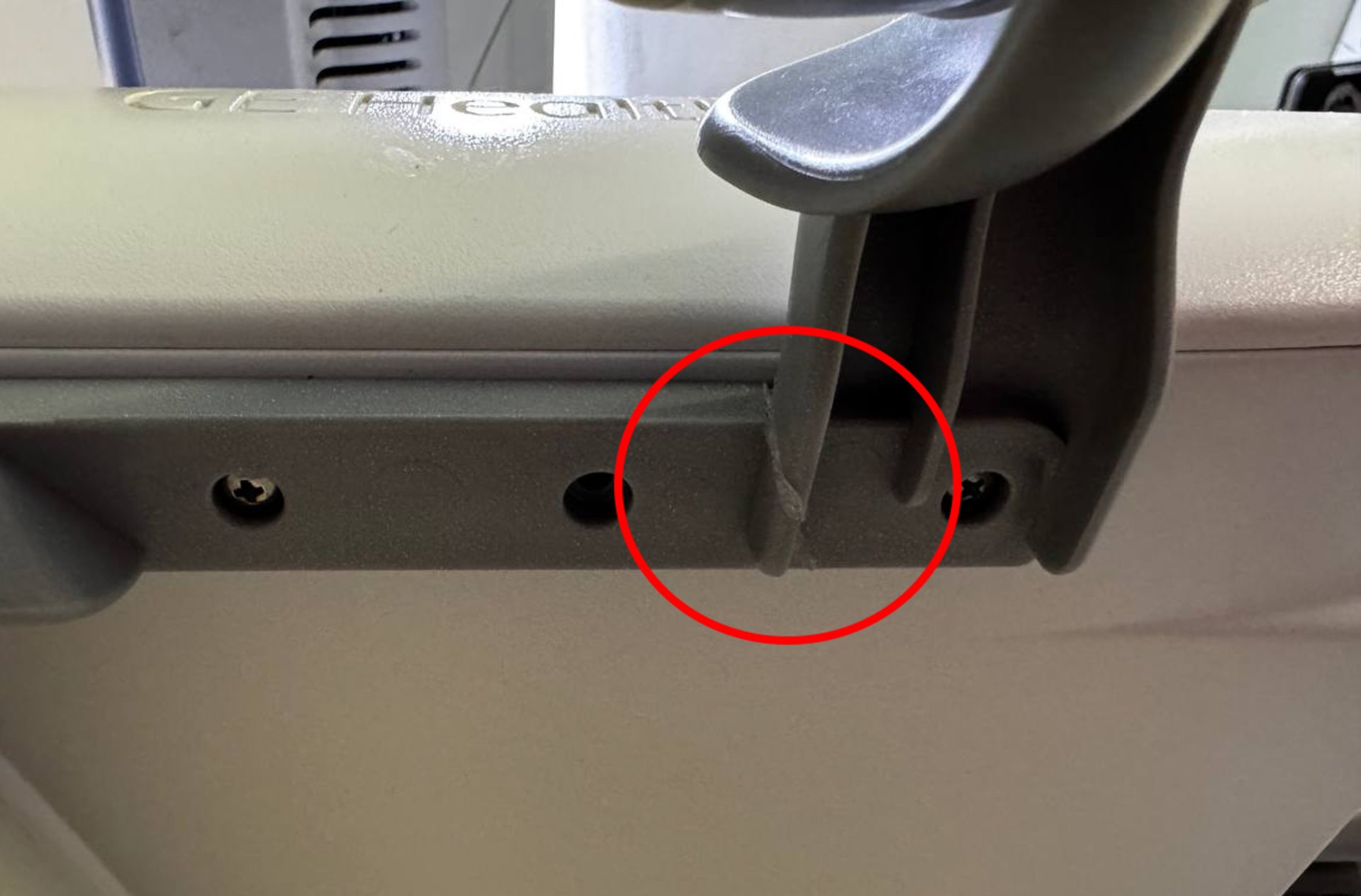

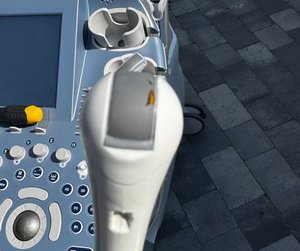

фото тріщини підставки для датчика IC5-9-D

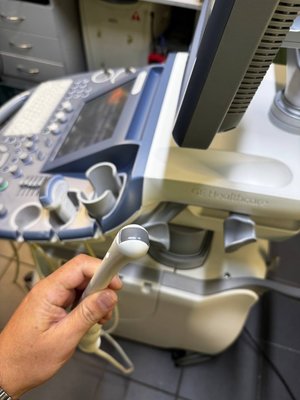

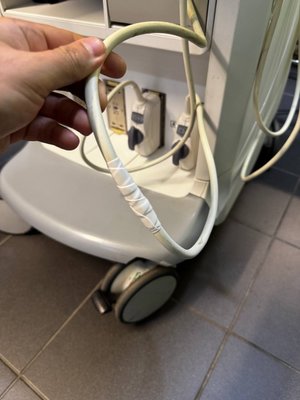

✅ Відновлення датчиків: На датчику з ушкодженим дзеркалом наклали латку, щоб стабілізувати зображення, на другому — відновили ізоляцію кабелю за допомогою силіконового скотчу
✅ Результат

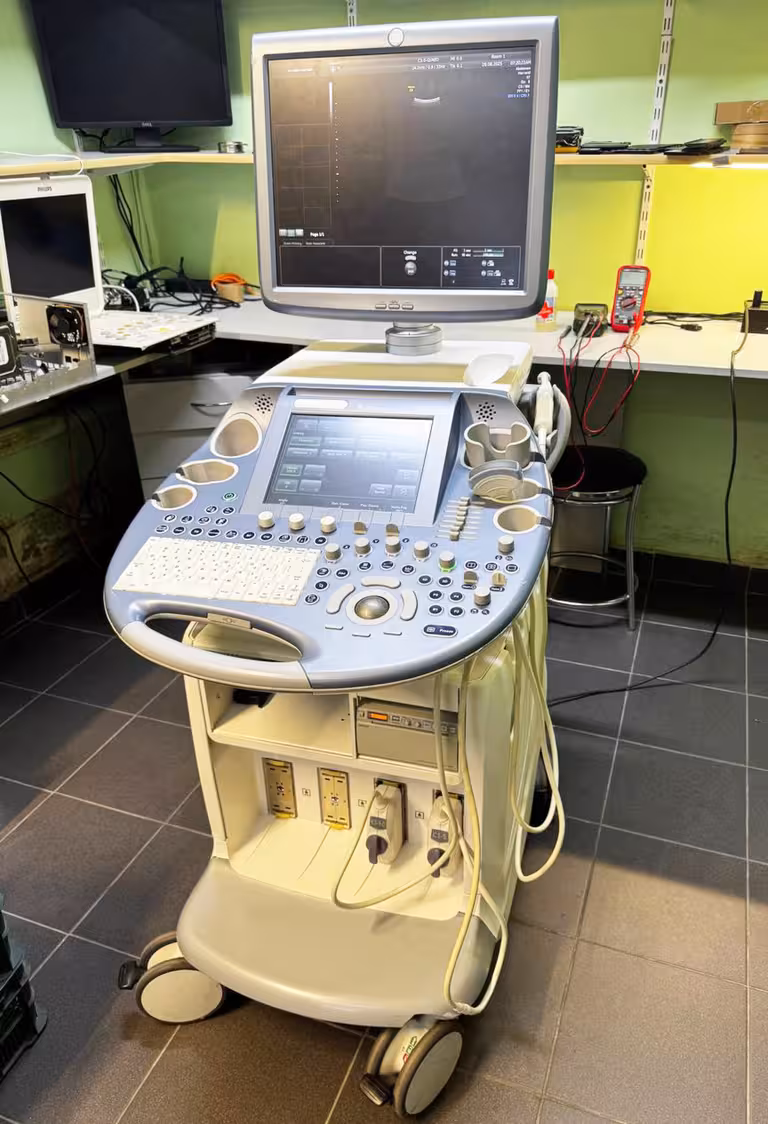

Після завершення всіх робіт апарат був ретельно протестований і повернутий замовнику в повністю робочому стані. Усі функції — включно з візуалізацією, керуванням та передачею даних — працюють стабільно.
💡 Висновок: Voluson E6 — складна та високоточна система, яка потребує не лише професійного ремонту, а й творчого підходу. Ми завжди готові знайти рішення навіть у ситуаціях, коли запчастини недоступні, а час — обмежений.
