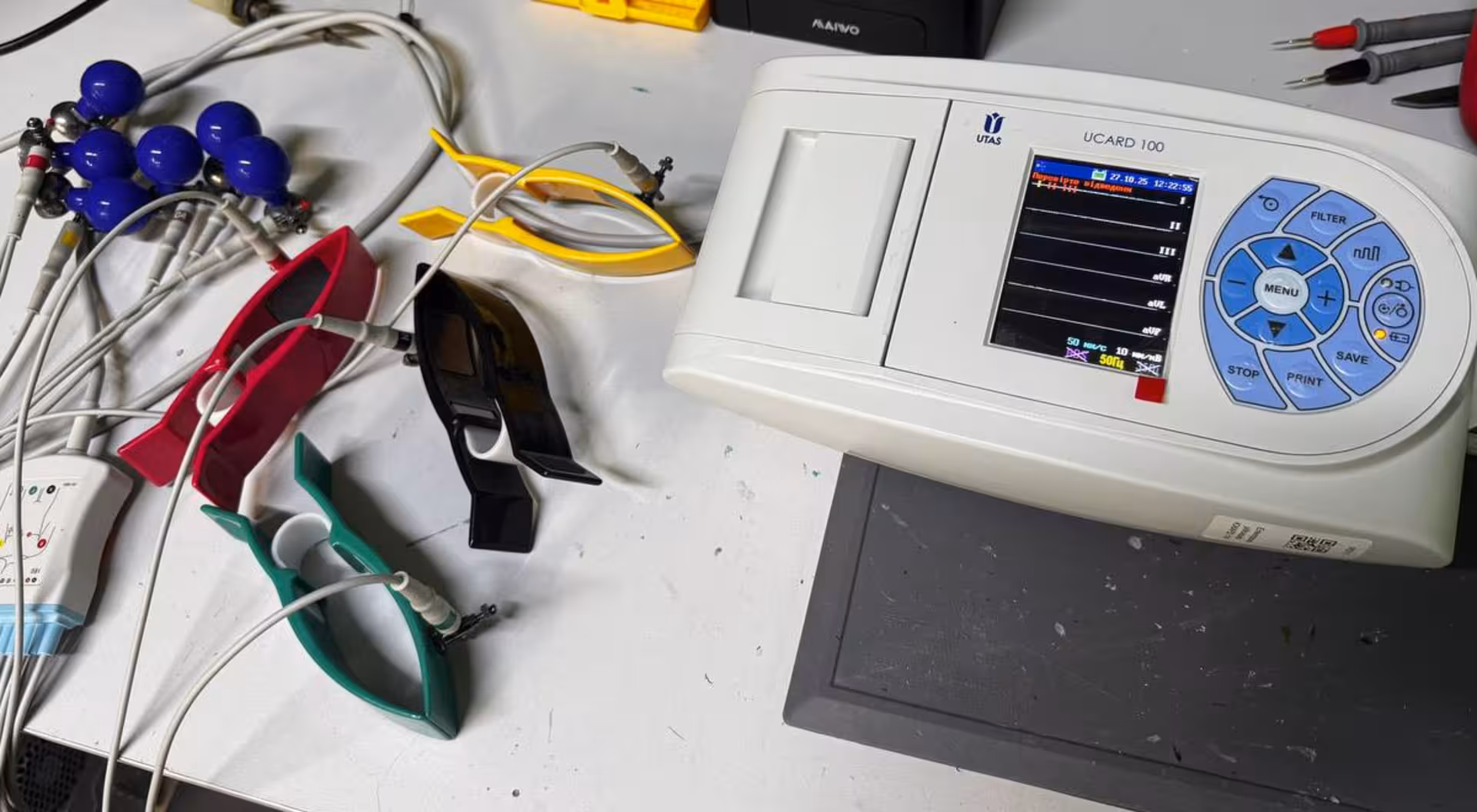

До нашого сервісного центру надійшов електрокардіограф Utas Ucard 100, який, до речі, розроблений і виготовлений в Україні. Пристрій мав типову несправність: на екрані з’являлося повідомлення «Перевірте кабель», хоча кабель був фізично під’єднаний.
Діагностика несправності

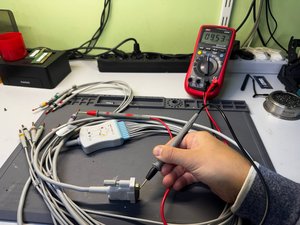

У практиці ремонту електрокардіографів така проблема — одна з найпоширеніших. Кабель є рухомим елементом, і з часом його лінії часто перебиваються. Тому ми почали з перевірки цілісності кабелю — прозвонкою всіх ліній. Виявилось, що кабель справний.
Наступним кроком була перевірка роз’єму, до якого підключається кабель. Це другий за частотою елемент, що може виходити з ладу. Але і він виявився робочим.
🔍 Пошук глибшої причини

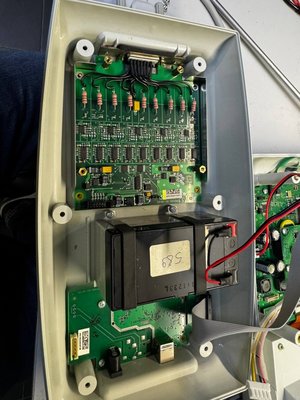

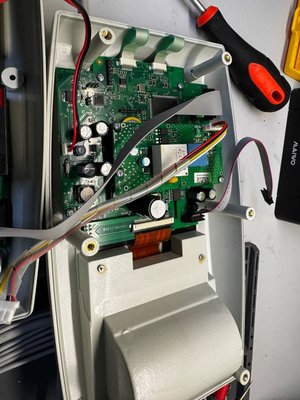

Ми продовжили діагностику і виявили, що плата з операційними підсилювачами, яка приймає імпульси від електродів, не отримує живлення. Розібравши пристрій далі, з’ясувалося, що на основній платі відсутнє живлення, яке має подаватися на попередню плату.

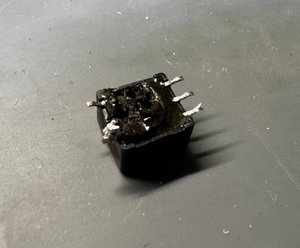

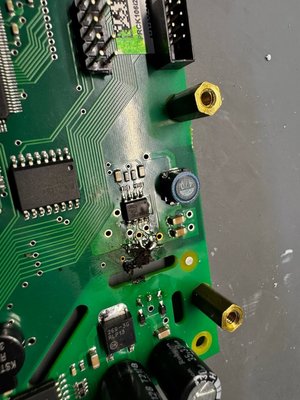

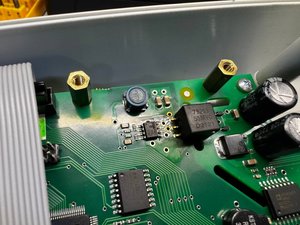

Причина — вигоріли імпульсний трансформатор та транзисторна збірка, які відповідають за живлення підсилювачів. Ймовірною причиною виходу з ладу став заводський брак трансформатора, що призвів до його перегріву та подальшого пошкодження.
🔧 Ремонт і результат

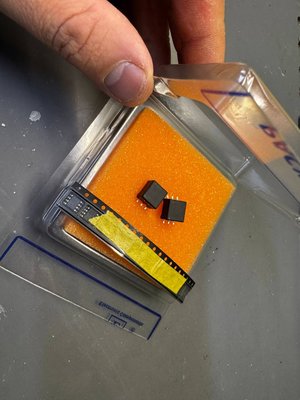

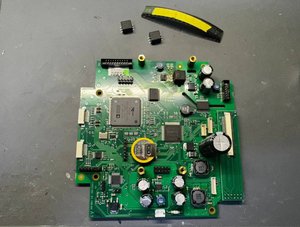

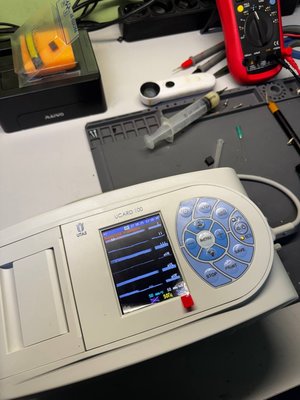

Ми замінили пошкоджені компоненти — трансформатор та транзисторну збірку. Трансформатор довелося замовляти з-за кордону, що трохи затягнуло терміни ремонту. Після встановлення нових деталей пристрій запрацював у штатному режимі, без жодних помилок.
✅ Висновок
Електрокардіограф Utas Ucard 100 — якісний український медичний прилад, який при правильному обслуговуванні служить довго та надійно. А ми, як сервісний центр, завжди готові повернути його до життя — навіть у випадках складних несправностей.
